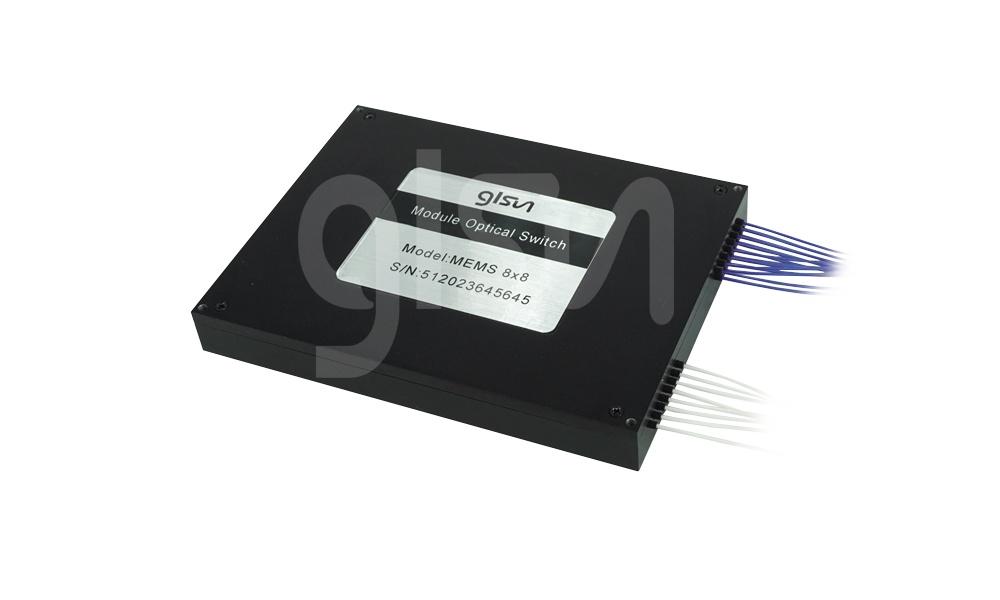

桂林光隆科技集團股份有限公司MEMS MXN光開關是一種基于微機電系統（MEMS）技術的光學部件，能夠在多個光輸入和輸出端口之間靈活切換光信號。其中的“M”和“N”代表輸入和輸出端口的數量。MEMS光開關的核心是微小的機械結構，通常是一個微鏡或微梁。通過施加電壓，可以控制這些機械結構的運動，從而改變光信號的路徑，實現不同端口之間的切換。
產品特性
·插入損耗低
·切換速度快
·高穩定性
產品應用
·局域網多光源/探測器自動切換及光傳感多點動態監測系統
·光傳輸系統中多通道光監測
·光纖、光器件、網絡及野外工程光纜的測試
·光纖及各類光器件組成的測試系統
|
參數 |
單位 |
SUN-MEMS-MxN |
|||
|
Min. |
Typ. |
Max. |
|||
|
操作波長范圍 |
nm |
1260~ 1360 or 1525~ 1565 |
|||
|
插入損耗 |
8 x 8 |
dB |
|
|
2.0 |
|
8 x 16 |
|
|
2.5 |
||
|
16 x 16 |
|
|
2.5 |
||
|
24 x 24 |
|
|
3.0 |
||
|
32 x 32 |
|
|
3.5 |
||
|
回波損耗 |
dB |
45 |
|
|
|
|
串擾 |
dB |
45 |
|
|
|
|
PDL |
dB |
|
0.1 |
0.25 |
|
|
WDL |
dB |
|
|
0.5 |
|
|
切換時間 |
ms |
|
|
30 |
|
|
重復性 |
dB |
|
±0.05 |
|
|
|
最大光輸入功率 |
mW |
|
|
500 |
|
|
使用壽命 |
Cycles |
109 |
|
|
|
|
工作溫度 |
℃ |
-5 |
|
55 |
|
|
儲存溫度 |
℃ |
-20 |
|
70 |
|
|
相對濕度(非凝結) |
% |
5 |
|
95 |
|
|
控制接口 |
|
DB15 |
|||
|
電源 |
|
DC: 5V or 12V |
|||
|
功耗 |
W |
30 |
|||
|
封裝尺寸 (WxDxH) |
mm |
282.6 x 226 x 78.2 |
|||
| 備注：以上參數不包含連接頭 | |||||
SUN-MEMS-MxN-A-B-C-D-E-F-G-H
|
A |
B |
C |
D |
E |
F |
G |
H |
| 通道數 |
光纖類型 |
測試波長 |
套管類型 |
光纖長度 |
連接頭 |
接口類型 |
電源電壓 |
|
M:≤32 N:≤32
|
SM:9/125
|
1310:1310nm 1550:1550nm 1310/1550:1310/1550nm
|
90:900um
|
05:0.5±0.05m 10:1.0±0.05m 15:1.5±0.05m X: other
|
FA:FC/APC FP:FC/PC LA:LC/APC LP:LC/PC X:other
|
R:RS232 U:UART
|
5V:5VDC 12V:12VDC |
