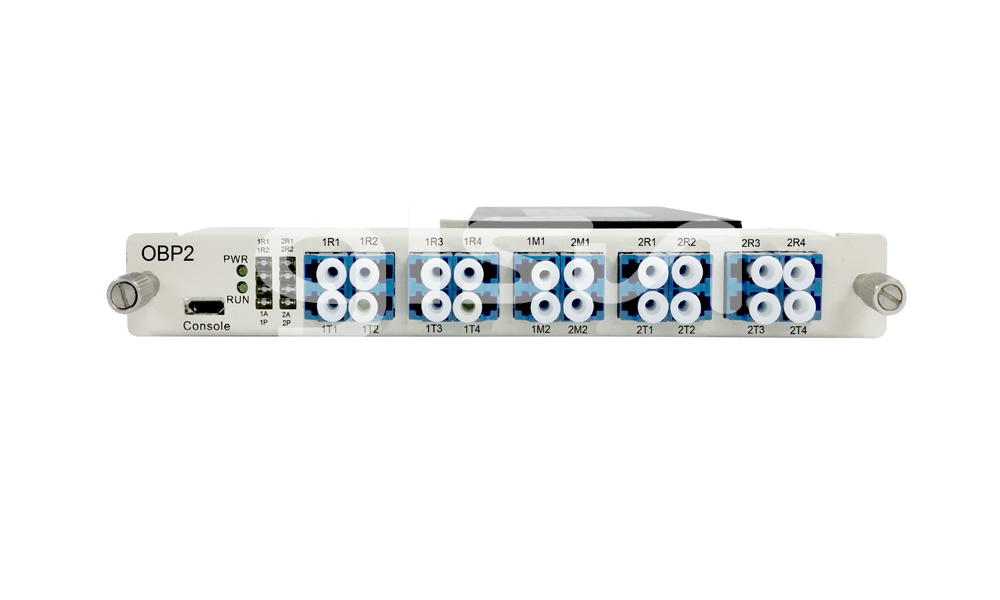

OTS3000-OBP光纖線路旁路保護卡
OTS3000-OBP 是桂林光隆科技集團股份有限公司的光通信綜合業務平臺上的光纖線路旁路保護卡。光纖線路旁路保護卡(簡稱OBP)是一個獨立于通信傳輸系統，完全建立在光纜物理鏈路上的自動監測、自動切換保護系統。它內部集成了光開關、光分路、光探測及心跳監測等多種功能單元，單板卡支持一路或雙路的旁路保護。適用于光網絡節點設備中出現電源中斷、硬件故障、軟件死鎖等情況下的旁路保護，保證信號傳輸正常不受影響。具有獨立透明傳輸、高可靠性、高穩定性，故障快速保護等特點。主要應用于流控設備、信號安OBP 光旁路保護系統用于網絡的故障恢復。當被保護設備光纖斷裂或其他傳輸故障發生時，利用光開關實現信號迂回路由，切換到光旁路器線路保證線路正常通信。全分析、千兆及萬兆數據通信等領域。
產品特性
· 高集成度、低插入損耗、支持熱插拔
· 寬波長范圍、低插損、低串擾、切換速度快
· 透明傳輸、高穩定性、高可靠性、支持無光鎖定
· 多樣化心跳方式，可獨立控制或分組控制
· 雙路的旁路保護，每路實現獨立工作
· 支持鏡像監測。支持多種保護方式：1:1旁路保護、1+1旁路保護
· 可通過網管卡實現網絡遠程管理
產品應用
· 流控設備保護
· 信號安全分析保護
· 千兆及萬兆數據通信保護
|
參數 |
單位 |
SUN-OTS3000-OBP |
||||
|
規格尺寸 |
mm |
160×200×21（WxDxH） |
||||
|
最大功耗 |
W |
1 W (single link), 2W (dual link) |
||||
|
保護方式 |
|
SM 1:1 |
SM 1+1 |
MM 1:1 |
MM 1+1 |
|
|
插入損耗 |
R1 – T3 |
dB |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
|
R2 – T4 |
dB |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
|
|
R3 – T1 |
dB |
≤ 1.5 |
≤ 3.8（5：5） ≤ 6.2（3：7） ≤ 8.0（2：8） |
≤ 1.5 |
≤ 4.0（5：5） ≤ 6.4（3：7） ≤ 8.2（2：8） |
|
|
R4 – T2 |
dB |
≤ 1.5 |
≤ 3.8（5：5） ≤ 6.2（3：7） ≤ 8.0（2：8） |
≤ 1.5 |
≤ 4.0（5：5） ≤ 6.4（3：7） ≤ 8.2（2：8） |
|
|
R3 – T4 |
dB |
≤ 1.5 |
≤ 5.0（5：5） ≤ 3.5（3：7） ≤ 2.8（2：8） |
≤ 1.5 |
≤ 5.2（5：5） ≤ 3.7（3：7） ≤ 3.0（2：8） |
|
|
R4 – T3 |
dB |
≤ 1.5 |
≤ 5.0（5：5） ≤ 3.5（3：7） ≤ 2.8（2：8） |
≤ 1.5 |
≤ 5.2（5：5） ≤ 3.7（3：7） ≤ 3.0（2：8） |
|
|
回波損耗 |
dB |
≥ 45 |
≥ 30 |
|||
|
串擾 |
dB |
≥ 55 |
≥ 35 |
|||
|
PDL |
dB |
≤ 0.2 |
|
|||
|
WDL |
dB |
≤ 0.3 |
≤ 0.3 |
|||
|
切換時間 |
ms |
＜ 10 |
＜ 10 |
|||
| 監測光功率范圍 |
dBm |
-50 ~ +23 |
||||
| 監測光功率精確度 |
dB |
± 0.5 |
||||
| 監測光功率分辨率 |
dB |
± 0.01 |
||||
|
插卡工作電壓 |
V |
5 |
||||
|
工作溫度 |
℃ |
-5 ~ +55 |
||||
|
儲存溫度 |
℃ |
-20 ~ +70 |
||||
|
相對濕度 |
|
5% ~ 95% (non-condensing) |
||||
SUN-OTS3000-OBP-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
產品類型 |
保護方式 |
光纖類型 |
測試波長 |
光探測路數 |
連接頭類型 |
|
OBP1：單路板卡 OBP2：雙路板卡 |
1:1：1:1 串行方式 1+1：1+1 并行方式 1:1M30： 1:1 串行方式， 帶鏡像，分光比 30:70 1:1M50：1:1 串行方式， 帶鏡像，分光比 50:50 1+1M30：1+1 行方式， 帶鏡像，分光比 30:70 1+1M50：1+1 行方式， 帶鏡像，分光比 50:50 X: 其他 |
SM：單模 9/125 M5：多模50/125 M6：多模62.5/125 X: 其他 |
850: 850nm 1310: 1310nm 1550: 1550nm X: 其他
|
0: 無探光 2: R1 R2 探測 4: R1-R4 探測 X: 其他
|
LP: LC/PC X: 其他 |
