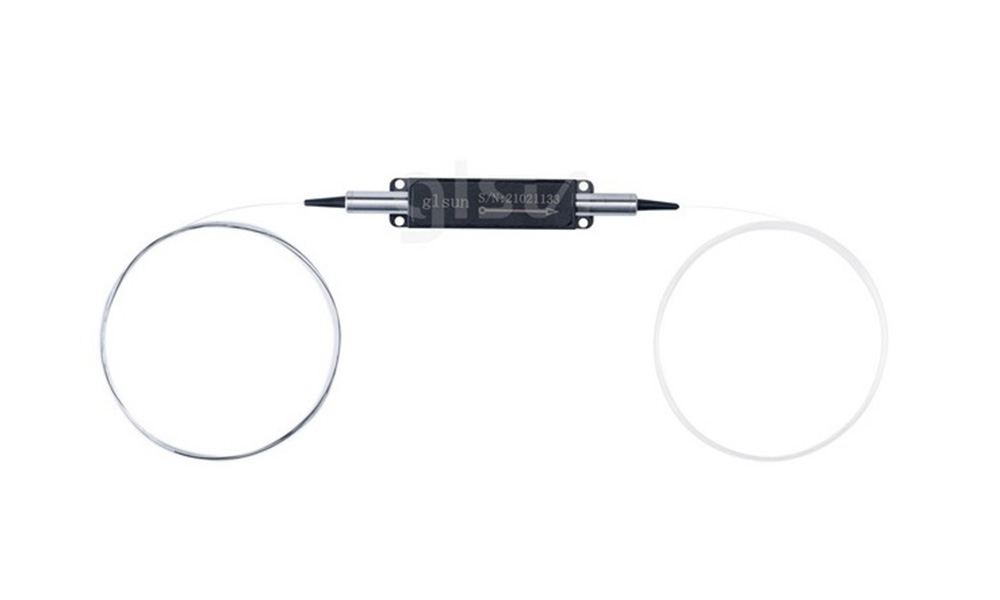

1064nm 2W 光隔離器
光隔離器是一種只允許光以單一方向通過的無源磁光器件，可防止光源受到由背反射或信號產生的不良影響。桂林光隆科技集團股份有限公司的1064nm 2w光隔離器是利用法拉第旋光效應，破壞光傳輸?shù)幕ヒ仔裕_(dá)到正向光通過，反向光隔離的目的，利用特定的法拉第旋光材料，實現高隔離度，提高光傳輸效率。
產品特性
• 低插入損耗，高隔離度
• 高消光比
• 高回?fù)p，高可靠性
• 環境穩定性好
• 符合RoHS 6/6標準
產品應用
• 放大器
• 光纖激光器
• 測試儀器應用
|
Parameters |
Unit |
Specification |
|
Center Wavelength (λc) |
nm |
1064 |
|
Typ.Peak Isolation |
dB |
35 |
|
Min. Isolation at 23℃,λc all |
dB |
28 |
|
Typ.Insertion Loss,23℃ |
dB |
1.7 |
|
Max.Insertion,23℃ and input power 1 W |
dB |
2.5 |
|
Max.Insertion,23℃ and input power 2 W |
dB |
3.0 |
|
Min.Return Loss (I/O) |
dB |
50/50 |
|
Max. Optical Power |
W |
2 |
|
Max. Peak Power for ns Pulse |
KW |
10 |
|
Max. Tensile Load |
N |
5 |
|
Fiber Type |
|
HI 1060 Fiber |
|
Operating Temperature Range |
°C |
10 to +50 |
|
Storage Temperature Range |
°C |
0 to +60 |
|
Package Dimension (L×W×H) |
mm |
65×12×12 |
IL －①① －② －③ －④ －⑤ －⑥ －⑦
|
①① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
|
Wavelength |
Handling Power |
Connector Type |
Fiber Jacket |
Fiber Length |
Fiber Type |
Power Type |
|
06: 1064nm SS: Specify |
1: 1W 2: 2W |
1: FC/UPC 2: FC/APC 3: SC/UPC 4: SC/APC N:None S:Specify |
B: 250 um bare fiber L: 900 um bare fiber S: Specify |
1: 1.0 m S: Specify |
1: HI 1060 fiber S: Specify |
P:Pulsed C:Continuous wave |
