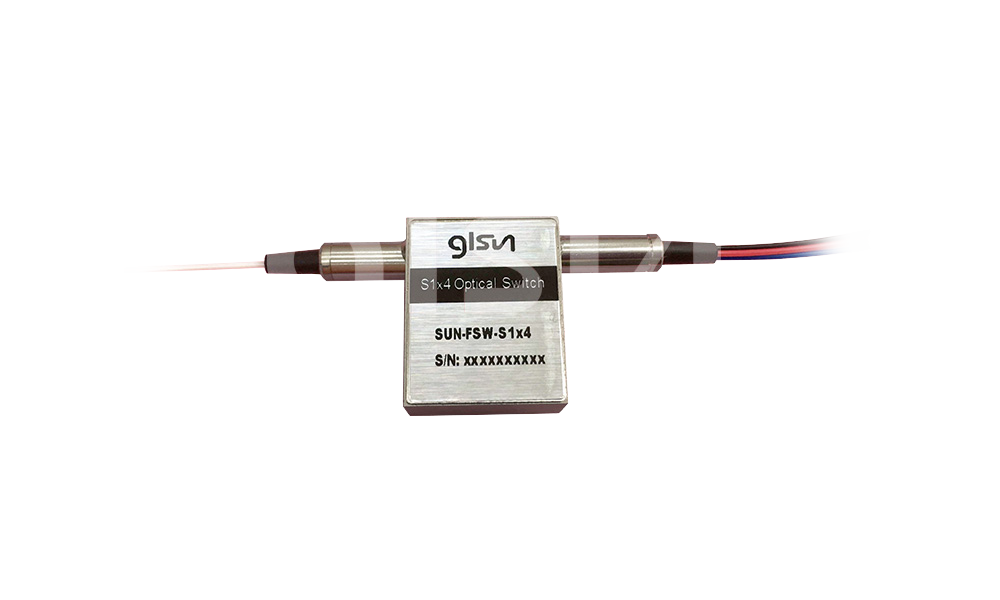

桂林光隆科技S1x4繼電器式小型光開關，具有插損低、體積小等優點，是用于動態配置分插復用器OADM、交叉連接器OXC、系統監測與保護的理想器件，通過光路切換，實現光路交叉鏈接切換，纖小的封裝更易于集成進高密度的光通信系統中，有鎖定及非鎖定兩種控制類型。
產品特性
·低插入損耗
·波長范圍寬
·低信道干擾
·高穩定性和可靠性
·光路無膠
·鎖定及非鎖定
產品應用
·實驗室研發
·系統監測
·動態配置分插復用OADM
·城域網(MAN)
·網絡安全與監控
|
參數 |
單位 |
SUN-FSW-S1×4 |
||
|
波長范圍 |
nm |
850±40 / 1300±40 |
1260 ~ 1650 |
|
|
測試波長 |
nm |
850 / 1300 |
1310 / 1550 |
|
|
插入損耗 |
dB |
≤ 1.0 |
||
|
回波損耗 |
dB |
≥ 30 |
≥ 50 |
|
|
串?dāng)_ |
dB |
≥ 35 |
≥ 55 |
|
|
PDL |
dB |
-- |
≤ 0.05 |
|
|
WDL |
dB |
≤ 0.25 |
||
|
TDL |
dB |
≤ 0.25 |
||
|
重復性 |
dB |
≤ ±0.02 |
||
|
工作電壓 |
V |
3.0 or 5.0 |
||
|
使用壽命 |
Cycles |
≥ 10 Million |
||
|
切換時間 |
ms |
≤ 8 |
||
|
光功率 |
mW |
≤ 500 |
||
|
工作溫度 |
℃ |
-5~ +70 |
||
|
儲存溫度 |
℃ |
-40 ~ +85 |
||
|
相對濕度 |
% |
5 ~ 95 |
||
|
尺寸 |
mm |
(L)27.5×(W)22.5×(H)10 ±0.2 |
||
SUN-FSW-S1×4-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
光纖類型 |
工作電壓 |
控制類型 |
測試波長 |
套管類型 |
光纖長度 (含連接頭) |
鏈接頭類型 |
|
SM： SM，9/125 M5： MM，50/125 M6： MM，62.5/125 X： Other |
3： 3V 5： 5V
|
L： 鎖定 N： 非鎖定 |
850： 850nm 1310： 1310nm 1550： 1550nm 1315： 1310/1550nm X： Others |
25： 250um 90： 900um X： Others |
05： 0.5m±5cm 10： 1.0m±5cm 15： 1.5m±5cm X： Others |
OO：None FP：FC/PC FA：FC/APC SP：SC/PC SA：SC/APC STP：ST/PC LP：LC/PC LA：LC/APC X： Other |
