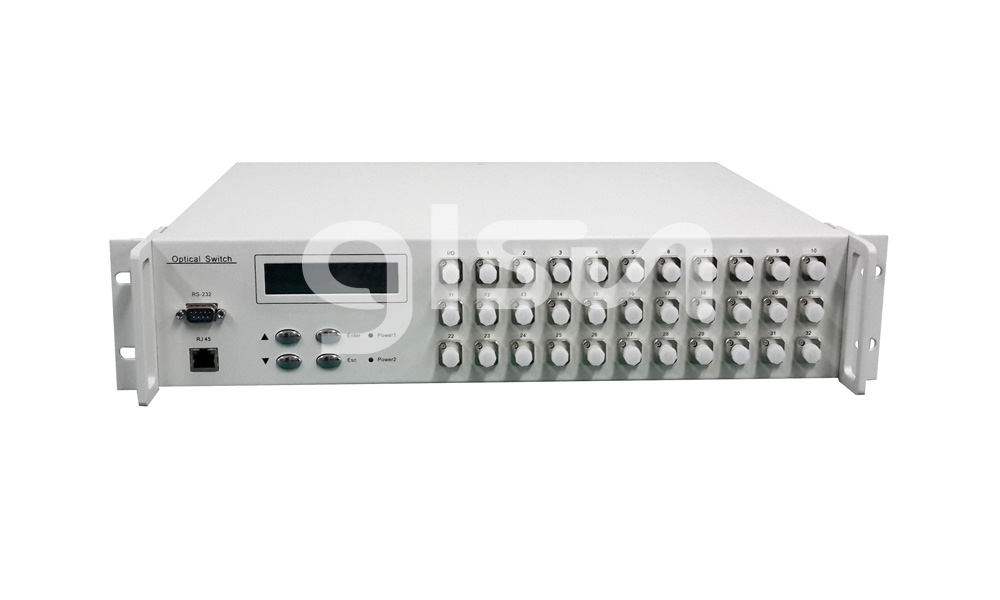

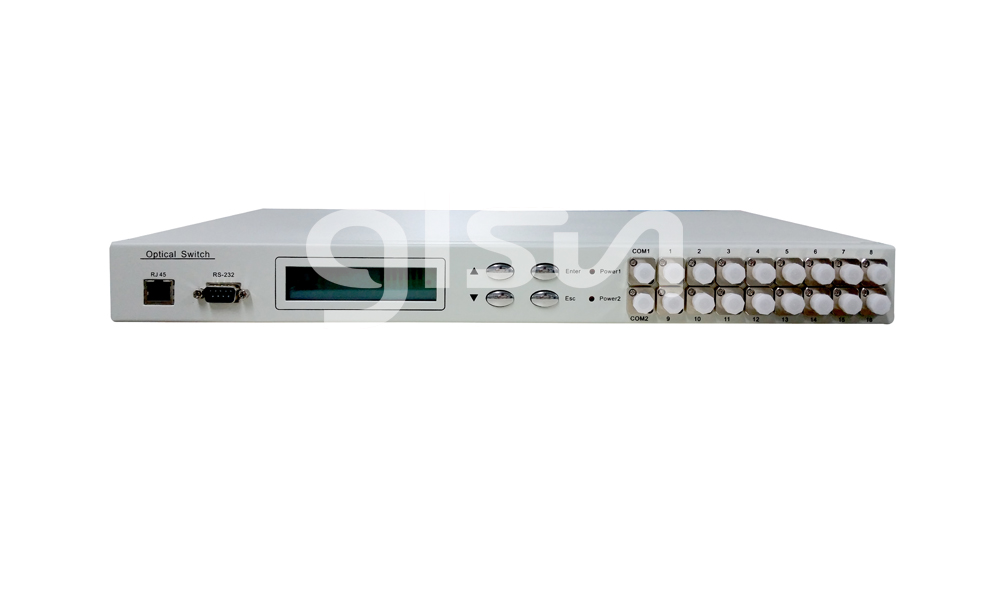

桂林光隆科技集團股份有限公司的2×N機架式光開關是一種光路控制設備，起著控制光路和切換光路的作用。該產品可通過面板按鍵手動選擇切換工作光路，也可通過RS232端口、以太網端口進行控制光路。在光通信系統中主要應用于：光傳輸系統中的多通道光纖監控、多光源/探測器選擇以及光纖路徑保護等。此外，還用于光纖測試系統中的光纖及光器件測試、野外工程光纜測試以及光傳感多點動態監測系統。
產品特性
· 插入損耗小、切換速度快
· 透明傳輸、高可靠性、高穩定性
· LCD顯示提供直觀易用的操作
· 支持RS232串口控制，支持以太網遠程管理
產品應用
· 光纖環路
· 自動測量
· 光纖網絡遠程監控
· 光纜監測系統、光纜維護系統
|
參數 |
單位 |
規格指標 |
|
|
操作波長 |
nm |
850±40 / 1300±40 |
1260 ~ 1650 |
|
測試波長 |
nm |
850 / 1300 |
1310 / 1550 |
|
插入損耗 |
dB |
Typ：≤1.6 Max≤1.8 |
|
|
回波損耗 |
dB |
≥30 |
≥45 |
|
串擾 |
dB |
≥35 |
≥55 |
|
PDL |
|
- |
≤0.1 |
|
WDL |
dB |
≤0.25 |
|
|
重復性 |
dB |
≤±0.05 |
|
|
使用壽命 |
cycle |
≥ 107 |
|
|
最大光功率 |
mW |
500 |
|
|
切換時間 |
ms |
≤15 |
|
|
光纖類型 |
um |
50/125（M5）or 62.5/125（M6） |
SM 9/125 |
|
光連接器 |
|
FC/APC or FC/PC or others |
|
|
監控端口 |
|
RS 232, RJ45 |
|
|
工作溫度 |
℃ |
-5 ～ 55 |
|
|
儲存溫度 |
℃ |
-20 ～ + 70 |
|
|
功耗 |
W |
≤10 |
|
|
工作電源 |
V |
AC：85 ~ 264V（50/60Hz） or DC：36～72V |
|
|
機箱尺寸 |
mm |
standard 19″ rack |
|
|
備注：特殊需求可定制 |
|||
SUN-OSW-2XN-A-B-C-D-E-F
|
N |
A |
B |
C |
D |
E |
F |
|
通道數 |
光纖類型 |
操作波長 |
供電方式 |
光連接器 |
光路 |
尺寸 |
|
≤32 |
SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 X: 其他 |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: 其他 |
AC: 85~264V DC: 36~72V AC/DC: 85~264V& 36~72V AC/AC: 雙 AC DC/DC: 雙DC |
FP: FC/PC FA: FC/APC X: 其他 |
C:cross D:direct |
1U： 482.6x303x44mm 2U： 482.6x303x89mm |
