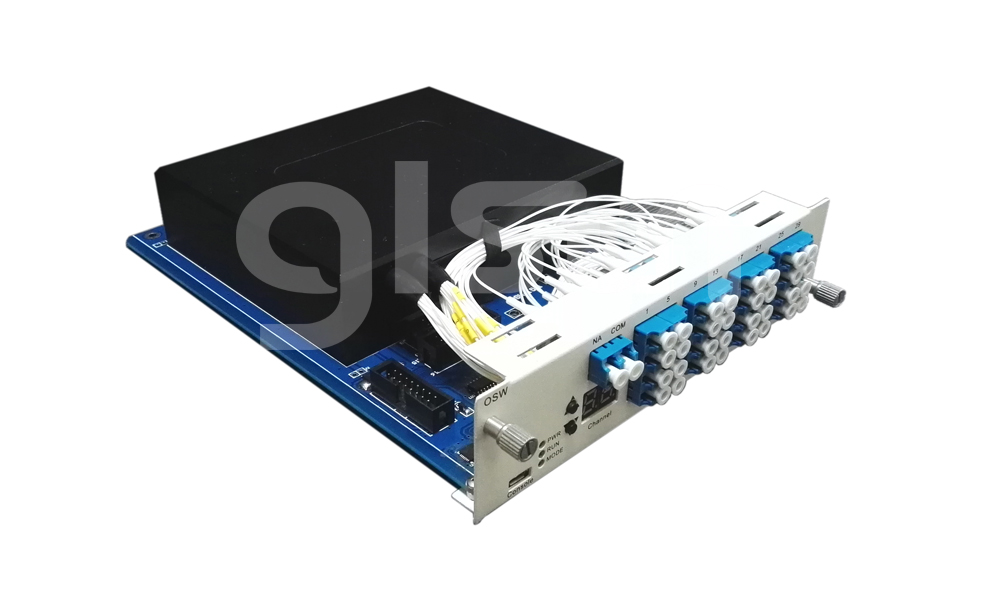

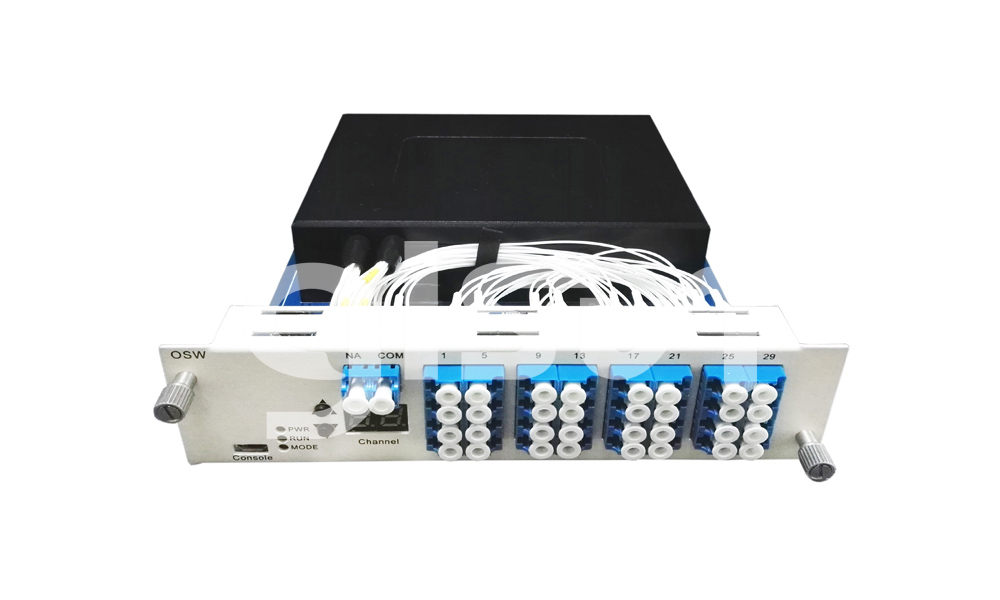

OTS3000-OSW 1xN光開關插卡
OTS3000-OSW 是我公司光通信綜合業務平臺上的 1xN 光開關卡。它是一種光路控制設備，起著控制光路和切換光路的作用。該產品可通過面板按鍵手動選擇切換工作光路，以太網口控制光路切換或設定頻率自動掃描需要監控切換的光路。主要應用于光傳輸系統中的多路光監控、LAN 多光源/探測器自動換接以及光傳感多點動態監測系統，光測試系統中用于光纖、光器件、網絡和野外工程光纜測試。
產品性能

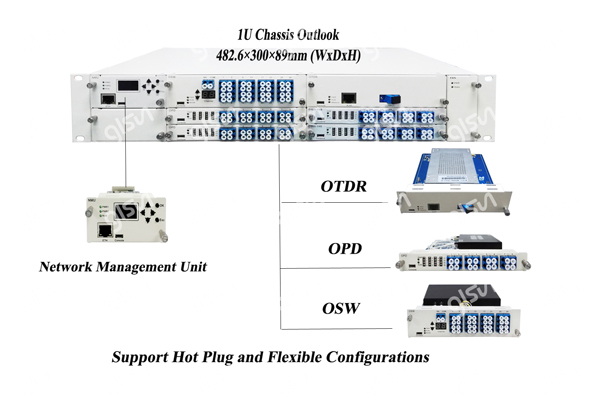

· 模塊化設計、精簡尺寸、支持熱插拔

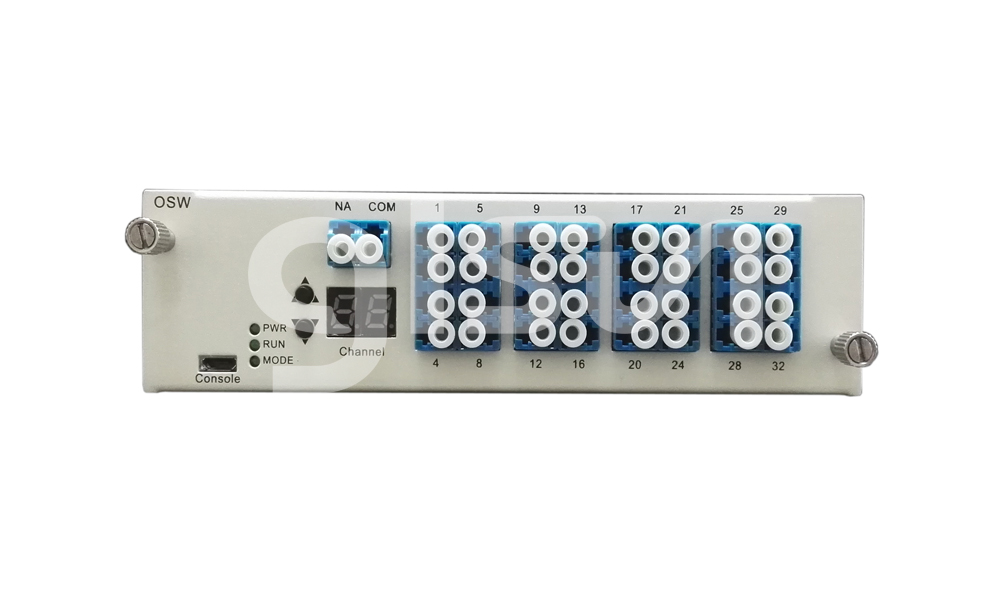

· 數碼管顯示，直觀易操作
· 插入損耗小、切換速度快、使用壽命高達107 次
· 高可靠性、高穩定性
產品應用
· 光纖環路、自動測量
· 光纖網絡遠程監控
· 光纜監測系統、光纜維護系統
|
參數 |
單位 |
SUN-OTS3000-OSW |
|
|
規格尺寸 |
mm |
160×200×21（WxDxH） |
|
|
最大功耗 |
W |
2 |
|
|
工作波長 |
nm |
850±40 / 1300±40 |
1260 ~ 1650 |
|
測試波長 |
nm |
850 / 1300 |
1310 / 1550 |
|
插入損耗 |
dB |
1<N≤32 |
32<N≤64 |
|
Typ:1.0, Max:1.2 |
Typ:1.2, Max:1.7 |
||
|
回波損耗 |
dB |
MM≥30 SM≥45 |
|
|
信道串擾 |
dB |
≥55 |
|
|
偏振相關損耗 |
dB |
≤0.05 |
|
|
波長相關損耗 |
dB |
≤0.25 |
|
|
重復性 |
dB |
≤±0.05 |
|
|
使用壽命 |
times |
107 |
|
|
傳輸光功率 |
mW |
≤500 |
|
|
切換時間 |
ms |
≤10（相鄰信道切換） |
|
|
工作溫度 |
℃ |
-5 ～ + 55 |
|
|
儲存溫度 |
℃ |
-20 ～ + 70 |
|
|
相對濕度 |
|
5% ~ 95% (非冷凝) |
|
SUN-OTS3000-OSW-A-B-C-D
|
A |
B |
C |
D |
|
通道類型 |
光纖類型 |
工作波長 |
連接頭類型 |
|
1x16：16 路 1x32：32 路 1x72：72 路 X：其他 |
SM：SM 9/125; M5：MM 50/125; M6：MM 62.5/125 X：其他 |
850：850nm 1310：1310nm 1550：1550nm 1310/1550：1310/1550nm X：其他 |
LP：LC/PC X：其他 |
